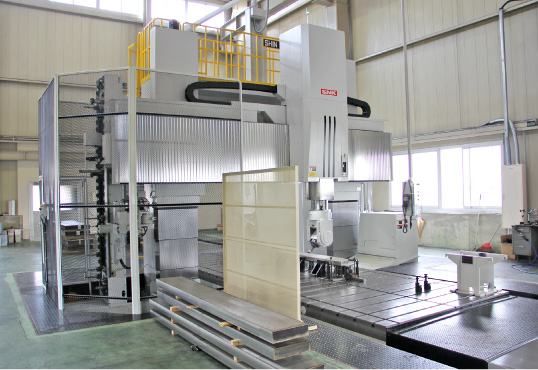

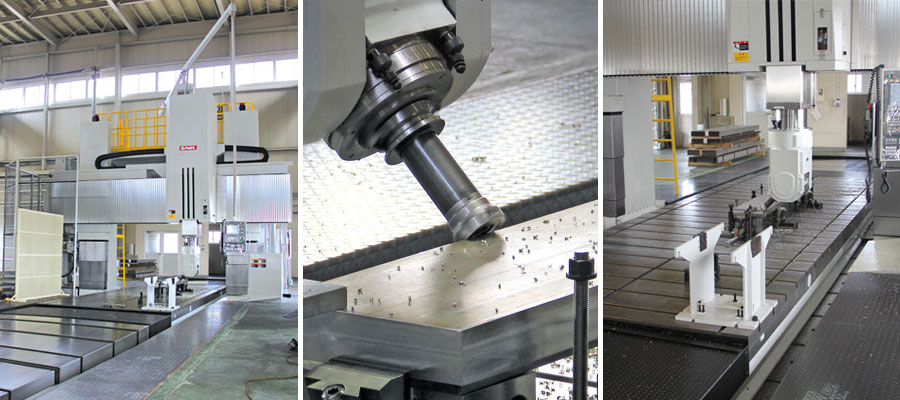

五軸加工機 NeoV-5Mneov

  • 五軸加工機 NeoV-5M

長時間における高精度加工と高生産性を実現

高剛性を発揮する角ラム構造、高出力主軸の搭載、各ソフトウェアの組み合わせにより充実した加工が可能です。



NeoV-5M新日本工機

【高生産性を実現する機械構造】

主軸径φ100mmに出力60/44kW(30分/連続)、トルク1,306/1,200N・m(10分/連続)のモータを搭載し、回転数30~5,000min-1の安定した強力切削を生み出す主軸構造。

【高精度加工を維持する熱変位制御技術】

高剛性の熱容量対称構造コラムの採用により、熱変位によるコラムの倒れを最小限に抑え、長時間における高精度加工を可能。

コラム間有効距離 3,100mm
テーブル上面から
主軸端面までの距離
2,350mm
テーブル 作業面の大きさ … X軸方向 7,000mm、Y軸方向 2,500mm
工作物許容質量 … 25,000kg
移動量 テーブル前後 … X軸 7,200mm
ラム上下 … Z軸 800mm
クロスレール上下 … W軸 1,200mm
主軸 ラム断面形状 … 350mm × 350mm
主軸軸受内径 … Φ100mm
主軸用電動機(30分/連続) … 60/44kW
主軸最大トルク(30分/連続) … 1,306/1,200N・m
主軸回転速度 … 30〜5,000min-1
主軸端(呼び番号) … ISO No.50 (MAS BT50 +P50T-Ⅱ)
送り速度 早送り速度 … X・Y軸 20m/min、Z軸 12m/min、W軸 3m/min
切削送り速度 … X・Y・Z軸 1〜10,000mm/min、W軸 1〜3,000mm/min
精度 位置決め精度 … 標準時:X、Y軸 ±0.008/1,000、Z軸 ±0.008/800、W軸±0.01/500
繰り返し位置決め精度 … 標準時:X、Y、Z軸 ±0.005mm、W軸 ±0.005mm
自動工具交換装置 工具収納本数 … 60本
数値制御装置 FANUC 31i
