門型五軸加工機 RB150Frb150f

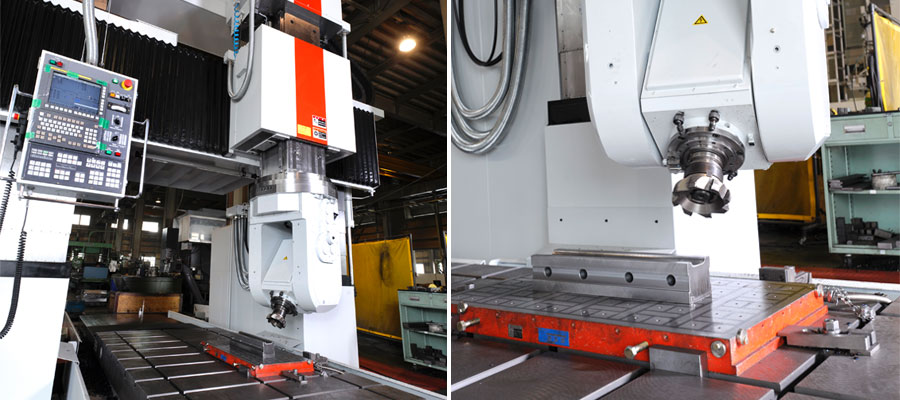

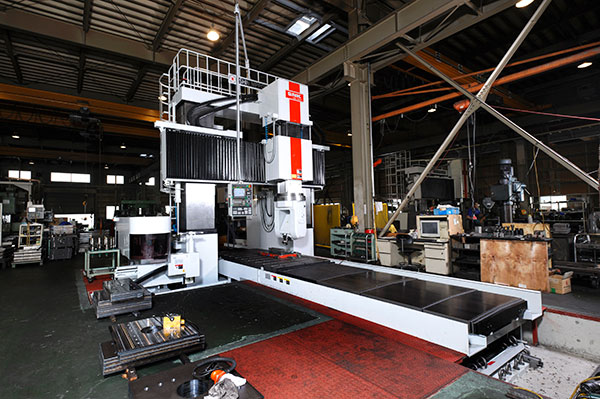

  • 門型五軸加工機 RB150F

「使える五軸」機能を装備した本格門型五軸加工機

三軸加工、多面加工から連続5軸加工まで、高精度、高能率に加工。



RB150F新日本工機

【特 徴】

●長尺物も搭載可能なロングテーブルに、テーブルサイズを最大限考慮したストロークで大きなワークも加工可能
●大型ラムを採用し、高剛性・高精度を実現
●多面加工・5軸加工を行うにあたり、数々のサポート機能を準備
●使用形態により、最適な方法での加工を実現

【工程集約】

多面加工や連続5軸加工に於いて、従来の加工方法をRB-Fによる5軸加工に置き換えることで、効率アップが実現。

【傾斜面加工と連続5軸加工】

使用形態によって、傾斜面加工から連続5軸加工まで、高能率に対応。複雑な形状のワークも、連続5軸加工ならワン段取りで加工可能。

コラム間有効距離 2,350mm
テーブル上面から
主軸端面までの距離
最大1,200mm
テーブルサイズ 3,000 × 1,500mm
工作物許容質 10,000kg
テーブル前後移動量 3,250mm
主軸頭左右移動量 2,400mm
主軸上下移動量 600mm
クロスレール上下移動量 600mm
主軸頭傾斜角度 ±95°
主軸旋回角度 ±360°
主軸回転速度 40~6,000min-1
工具収納本数 40本
